Фрагмент "Болтовое соединение -2"

Фрагмент «Болтовое соединение-2» используется при создании 3D моделей сборочных единиц. Фрагмент демонстрирует пример повышения эффективности проектирования с использованием T-Flex CAD путем сокращения числа операций при создании сборки - вместо 4 операций вставки фрагментов деталей болтового соединения используется всего одна, при этом в спецификацию попадает вся необходимая информация. Во фрагменте одновременно моделируются 4 элемента болтового соединения: болт по ГОСТ 7798-70, гайка по ГОСТ 5915-70, шайба круглая по ГОСТ 11371-78, шайба пружинная по ГОСТ 6402-70. Все элементы смоделированы с помощью обычных операций твердотельного моделирования (выталкивание, вращение, булевы операции). Для включения информации в спецификацию во фрагменте определены необходимые данные по всем элементам болтового соединения. Для вставки фрагмента в сборку используется предопределенная система координат.

Примечание: Фрагмент из библиотеки “Крепежные изделия”, используется при проектировании объектов промышленной энергетики. Правила оформления проектной документации в соответствии с требованиями СПДС. Поэтому раздел спецификации, в которую включаются изделия, назван “Крепежные изделия”. Для использования фрагмента на основе спецификаций по ЕСКД необходимо откорректировать данные для спецификации.

Сделано в T- FLEX CAD 3 D сборка 8047

3D модель

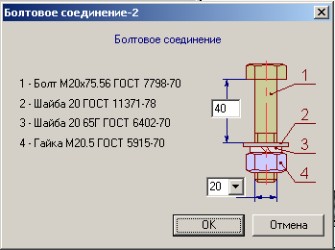

Диалог
3D модель
Диалог
