Фрагмент "Стойка-Тх4ФБ"

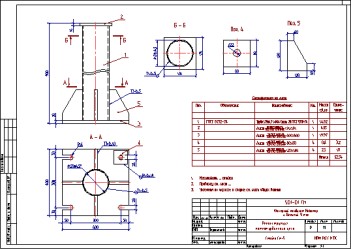

Фрагмент «Стойка-Тх4ФБ» используется при создании 3D моделей металлических конструкций. Фрагмент создан для построения сборочных моделей методом планировки (вставка 2D фрагмента в сборку на активной рабочей плоскости осуществляется с помощью вектора привязки). Для включения информации в спецификацию во фрагменте определены необходимые данные по всем элементам болтового соединения. Фрагмент имеет оформленный параметрический чертеж, что позволяет путем операции деталирования фрагмента в сборке получать готовый чертеж с набором значений внешних переменных, заданных в сборочной модели.

Примечание: Фрагмент используется при проектировании объектов промышленной энергетики (комплект КМ, ТМ). Оформление подобной проектной документации в данном случае (это касается в первую очередь спецификаций) осуществляется в соответствии с требованиями СПДС. Поэтому обозначение проектного документа формируется на основе двух параметров: наименование комплекта чертежей и номера листа в комплекте.

Сделано в T- FLEX CAD 3 D сборка 8047

PS В настоящее время библиотека "Типовые сборки" и в том числе фрагмент "Стойка-Тх4ФБ" переработаны с целью повышения эффективности работы.
