Библиотека "Энер_оборуд_усл_об"

Библиотека "Энер_оборуд_усл_об" предназначена для использования при создании схем санитарно-технических систем и объектов энергетики и включает в своем составе более 90 фрагментов условных обозначений по ГОСТ 21.403-80 “Обозначения условные графические в схемах. Оборудование энергетическое” и ГОСТ 2.780-96 “Обозначения условные графические. Кондиционеры рабочей среды, емкости гидравлические и пневматические”

Рис
Рис
Рис
Рис
Рис
Рис
Примеры фрагментов

Для использования библиотеки создан прототипы спецификаций "Перечень элементов схемы" для текущей страницы (для простых схем) и на отдельных листах формата А4 (для сложных схем). В каждом фрагменте определены данные для спецификации, которые связаны с внешними переменными.

Рис

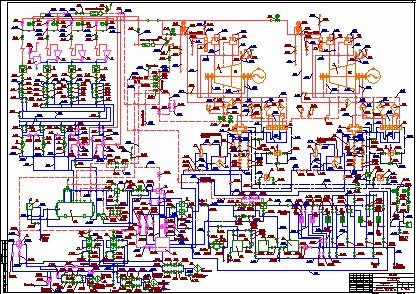

Пример: Тепловая схема энергоузла



Если Вас заинтересовала данная библиотека, можете связаться с нами для получения более подробной информации Отправить запрос
