Библиотека "Детали трубопроводов "

Библиотека "Детали трубопроводов " предназначена для использования при моделировании технологических трубопроводов объектов промышленной энергетики.

В библиотеку включены порядка 40 фрагментов моделей элементов стальных трубопроводов по:

  • отводы крутоизогнутые с углами 90, 60 и 45 градусов по ГОСТ 13775-83
  • тройники равнопроходные и переходные по ГОСТ 17376-83
  • переходы концентрические и эксцентрические по ГОСТ 17377-83
  • заглушки эллиптические по ГОСТ 17378-83
  • фланцы стальные плоские приварные по ГОСТ 12820-80
  • фланцы стальные приварные встык по ГОСТ 12821-80
  • болты нормальной точности по ГОСТ 7798-70
  • гайки шестигранные нормальной точности по ГОСТ 5915-70
  • прокладки плоские эластичные по ГОСТ 15180-86
  • трубы по ГОСТ 3262, 8732,8734, 10704 и др.
Рис
Рис
Рис
Рис
Рис
Рис
Рис
Рис
Рис
Рис
Примеры фрагментов

В каждом фрагменте заданы данные для спецификации, связанные с внешними переменными. Вставка фрагментов в сборку осуществляется через предопределенные локальные системы координат. Кроме того в моделях определены и внешние системы координат для привязки к ним других фрагментов. В библиотеку включены комбинированные фрагменты, объединяющие в одной модели несколько элементов (например, фланец с прокладкой и комплектом крепежа.

Рис
Рис

Задвижка 30с41нж

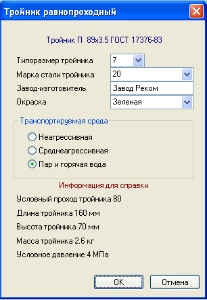

Диалоговое окно фрагмента

.

Если Вас заинтересовала данная библиотека, можете связаться с нами для получения более подробной информации Отправить запрос
